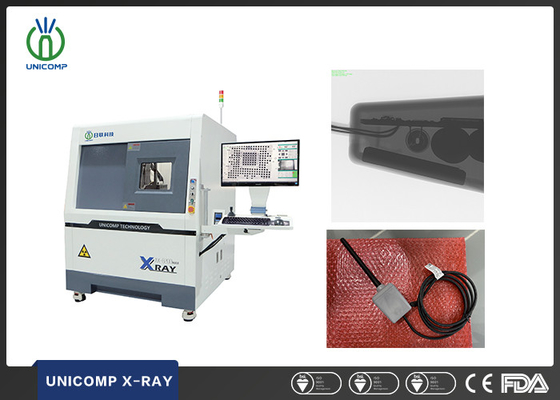

فحص الأشعة السينية المهنية للكترونيات كاشف لوحة مسطحة FPD 1620 كجم وزن التعبئة
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
Unicomp
الشهادة:
CE, FDA
رقم الموديل:
AX8200MAX
تداول العقارات
الحد الأدنى لكمية الطلب:
1 قطعة
سعر:
can negotiate
شروط الدفع:
T/T، L/C
القدرة على العرض:
300 قطعة في الشهر
ملخص المنتج
فحص الأشعة السينية للإلكترونيات Sالخصممنآلة الأشعة السينية ملخص النظام البصمة 1280 ((W) × 1500 ((D) × 1704 ((H) ملم وزن الجهاز 1450 كجم إمدادات الطاقة التيار المتردد 110~220 فولت، 50/60 هرتز حجم عبوة الخشب المقاوم 1750 ((W) × 1920 ((D) × 2000 ((H) سم وزن التعبئة 1620 كجم استهلاك الطاقة 1.5 كيلوواط أ...
تفاصيل المنتج
إبراز:
فحص الأشعة السينية للإلكترونيات,فحص الأشعة السينية من قبل FPD,فحص الأشعة السينية المهنية
,FPD X Ray Inspection
,Professional X-Ray Inspection
Tube Voltage:
0 ~ 90 كيلو فولت (قابل للتعديل)
Tube Type:
مختوم
Focus Spot Size:
5 ميكرومتر
Detector:
كاشف الشاشة المسطحة (FPD)
Packing Weight:
1620 كجم
Power Supply:
تيار متردد 110 ~ 220 فولت ، 50/60 هرتز
وصف المنتج

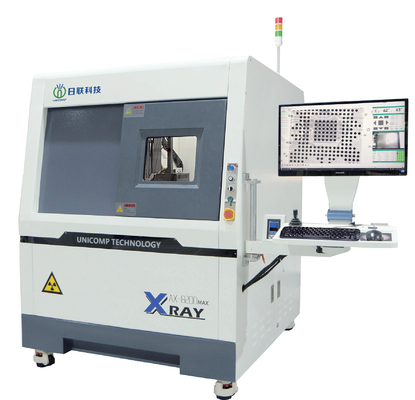

فحص الأشعة السينية للإلكترونيات
Sالخصممنآلة الأشعة السينية
| ملخص النظام | |
| البصمة | 1280 ((W) × 1500 ((D) × 1704 ((H) ملم |
| وزن الجهاز | 1450 كجم |
| إمدادات الطاقة | التيار المتردد 110~220 فولت، 50/60 هرتز |
| حجم عبوة الخشب المقاوم | 1750 ((W) × 1920 ((D) × 2000 ((H) سم |
| وزن التعبئة | 1620 كجم |
| استهلاك الطاقة | 1.5 كيلوواط |
| أنبوب الأشعة السينية | |
| نوع الأنابيب | مختومة |
| أقصى قدر من الطاقة | 8W |
| الجهد | 0 ~ 90kV (قابلة للتعديل) |
| حجم نقطة التركيز | 5μm |
| نظام التصوير | |
| كاشف | كاشف لوحة مسطحة (FPD) |
| حجم البيكسل | 84μm |
| منطقة الكشف الفعالة | 129*129ملم |
| معدلات الإطارات | ثلاثون صورة في الثانية |
| مصفوفة البكسلات | 1536*1536 |
| تكبير النظام | 600X |
| البرمجيات | |
| القياس الذاتي | بيانات الدعم والقياس التلقائي لخلاء اللحام BGA / الخروج الرسومي |
| أدوات قياس متعددة | دعم قياس المسافة والزاوية والقطر والمتعدد الأطراف ومعدل ملء PTH ، إلخ. |
| وضع CNC | فحص CNC قابل للبرمجة ، سهلة التشغيل وسهلة الاستخدام |
| عرض في الوقت الحقيقي | في الوقت الحقيقي عرض بيانات العمل من الجهد، والتيار، والزاوية، والتاريخ، الخ |
| الملاحة | نظام تحديد موقع نقطة الهدف |
| نظام التحكم بالحركة | |
| التحكم بالحركة | جهاز التحكم، لوحة المفاتيح، الماوس و لوحة اللمس |
| الحد الأقصى لمنطقة التحميل/الوزن | 610*610mm / 10kg |
| مساحة التفتيش القصوى | 550*550ملم |
| وجهات نظر منحنية | 60 درجة (أشعة إكس و كاشف)
|
| معالجة | 6 محاور مع X / Y / Z1 / Z2 / T1 / T2 |
| أجهزة الكمبيوتر الصناعية | |
| جهاز مراقبة | شاشة LCD تعمل باللمس تفاعلية 24FHD |
| نظام التشغيل | ويندوز 10 64 بت |
| القرص الصلب | 1 تيرابايت |
| ذاكرة الوصول | 16GB |
| نموذج وحدة المعالجة | معالج Intel i7 |
| الخصائص الأخرى | |
| الباب مفتوح | الزحف الكهربائي |
| السلامة بالأشعة السينية | < 1μSv/h (يتوافق مع جميع المعايير الدولية) |
| إدارة السلطة | نظام إدارة الوصول إلى بصمات الأصابع ودعم الوصول إلى كلمة المرور |
| عمليات السلامة | القفل الكهرومغناطيسي، ضوء التحذير ومراقب تسرب الإشعاع في الوقت الحقيقي |
| *المواصفات عرضة للتغيير دون إشعار، جميع العلامات التجارية هي ملكية صانع النظام. | |
مجالات تطبيق آلة الأشعة السينية
يستخدم على نطاق واسع في الصناعات مثل BGA ، CSP ، Flip Chip ، LED ، Fuse ، Diode ، PCB ، Semiconductor ، Battery ، Small Metal Casting ، وحدات الاتصال الإلكتروني ، الكابلات ، مكونات الفضاء الجوي ،والطاقة الكهروضوئية، من بين أمور أخرى
وظيفة وميزات آلة الأشعة السينية
التفتيش صور آلة الأشعة السينية SMT
