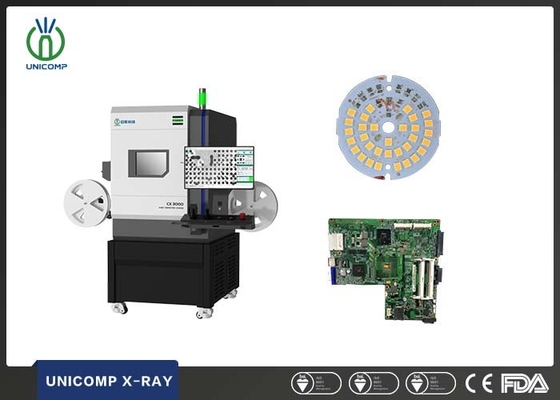

نظام فحص FPD 90KV X Ray 48 مم × 54 مم لفحص عيوب PCBA
تفاصيل المنتج
نظام فحص 90KV X Ray
,نظام فحص FPD X Ray
,جهاز إلكترونيات X Ray لـ PCBA
نظام الفحص بالأشعة السينية FPD 90KV لفحص عيوب PCBA
سانتزاعلجهاز سطح المكتب بالأشعة السينية
| غرض | تعريف | المواصفات |
| معلمات النظام | مقاس | 750 (طول) × 570 (عرض) × 890 (ارتفاع) ملم |
| وزن | 300 كجم | |
| قوة | 220AC / 50 هرتز | |
| استهلاك الطاقة | 0.5 كيلو واط | |
| أنبوب الأشعة السينية | يكتب | مغلق |
| ماكس | 100 كيلو فولت | |
| ماكس | 200μA | |
| حجم البقعة | 5 ميكرومتر | |
| كاشف | مكثف | FPD |
| تغطية الأشعة السينية | 48 مم × 54 مم | |
| دقة | 208 ليرة لبنانية / سم | |
| محطة عمل | حجم التحميل الأقصى | 200 مم × 200 مم |
| منطقة التفتيش القصوى | 200 مم × 200 مم | |
| وجهات نظر زاوية مائلة | 360 درجة ثابتة دوارة (اختياري) | |
| تسرب الأشعة السينية | <1μSv / ساعة | |
أتطبيقلآلة SMT X-Ray
BGA ، CSP ، LED ، رقاقة الوجه ، أشباه الموصلات ، صناعة البطاريات ، صب المعادن الصغيرة ، وحدة الموصل الإلكترونية ، مكونات الفضاء ، الصناعة الكهروضوئية ، الصناعات الخاصة الأخرى.
ميزات جهاز سطح المكتب بالأشعة السينية
1. 5μm 100kV أنبوب الأشعة السينية ؛
2. ديناميكي FPD بدقة عالية 1000 × 1124 ؛
3. مجهزة بزاوية دوارة 360 درجة للقضاء على ظل PoP.
4. يتم وضع منطقة الكشف بسهولة بواسطة هزاز خارجي.
5. فحص وتحليل اللحام المشترك والمواد الهيكل الداخلي.
6. سلامة عالية مع لحام الرصاص غير الملحوم ، التعشيق ، وزر الطوارئ.
وصف من آلة SMT X-Ray
يعد الفحص بأشعة X-ray طريقة اختبار غير مدمرة تقوم بفحص العديد من أنواع المكونات المصنعة من خلال قوة اختراق الأشعة السينية للتحقق من الهياكل الداخلية.
تم تصميم هذه الأشعة السينية لتوفير تصوير عالي الدقة بالأشعة السينية لصناعة الإلكترونيات.هذا النظام متعدد الاستخدامات فعال للعديد من التطبيقات في عملية تصنيع ثنائي الفينيل متعدد الكلور.يتضمن ذلك BGA و CSP و QFN وشريحة الوجه و COB ومكونات SMT المختلفة.هي أداة دعم قوية لتطوير العمليات ، ومراقبة العمليات ، وتحسين عمليات إعادة العمل.مدعومًا بواجهة برمجية قوية وسهلة الاستخدام ، فإن x ray قادرة على تلبية احتياجات المصانع الصغيرة والكبيرة.
التعليمات:
1. ماذا عن الحزمة؟هل هو آمن أثناء الولادة؟
يتم تعبئة جميع آلات الفحص بأشعة X-ray بعلبة كرتون خشبية صلبة قياسية.إنه آمن عند الشحن.
2. هل تقدمون الضمان؟ماذا عن خدمة ما بعد البيع؟
ضمان مجاني لمدة سنة لقطع الغيار ، دعم فني مدى الحياة.
لدينا فريق محترف لما بعد البيع ، في حالة وجود أي أسئلة ، يتم أيضًا توفير مقاطع فيديو مساعدة في خدمة ما بعد البيع.
3. إذا وصلنا إلى المصنع الخاص بك إذا كنت ستوفر تدريبًا مجانيًا؟
نعم ، نرحب بكم بحرارة لزيارة مصنعنا ، وسوف نقوم بترتيب التدريب المجاني لك.
خدماتنا
- ساعد العملاء في تحليل مشاريع المنتجات وتقديم حلول الكشف.
- اختبار الكشف عن العينة بحرية.
- تقديم حلول كشف احترافية.
- لدينا خدمات تصميم الرقصة الماهرة.
- تقديم خدمة فحص معلومات الشحن / التسليم.
- ضمان سنة واحدة ، كل الحياة تحافظ على الوعد.
- 24 ساعة سرعة ردود الفعل عن طريق البريد الإلكتروني للآخرين.
-
