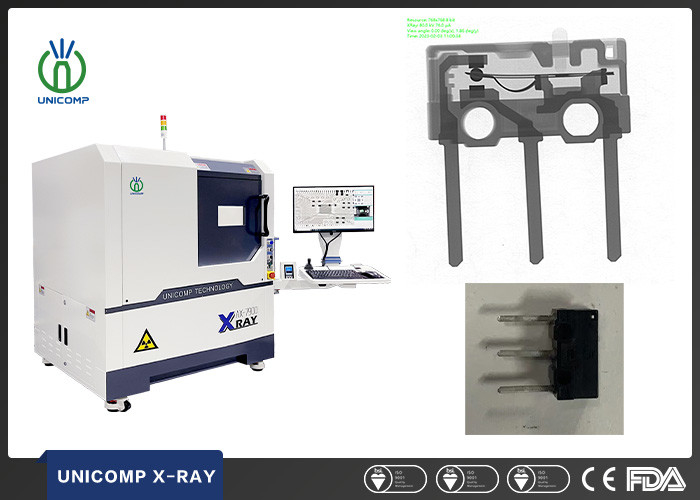

جهاز AX7900 الرقمي للأشعة السينية في الوقت الحقيقي لتبديل فحص العيوب الداخلية
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
UNICOMP
الشهادة:
CE, FDA
رقم الموديل:
AX7900
تداول العقارات
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
can negotiate
شروط الدفع:
تي / تي، خطاب الاعتماد
القدرة على العرض:
300 مجموعة شهريا
ملخص المنتج
آلة الأشعة السينية الرقمية في الوقت الحقيقي AX7900 لفحص العيوب الداخلية للمفتاح تطبيق آلة IC Xray AX7900: LED، SMT، BGA، CSP، فليب تشيب التفتيش. أشباه الموصلات، مكونات التعبئة والتغليف، صناعة البطاريات. المكونات الإلكترونية، قطع غيار السيارات، الصناعة الضوئية. صب الألومنيوم، صب البلاستيك. السيراميك، ...
تفاصيل المنتج
إبراز:
تبديل الإلكترونيات آلة X راي الرقمية
,0.8KW آلة X راي الرقمية
,تبديل معدات X راي في الوقت الحقيقي
Name:
آلة التفتيش بالأشعة السينية Unicomp
Application:
SMT ، EMS ، BGA ، إلكترونيات ، CSP ، LED ، رقاقة فليب ، أشباه الموصلات
Tube Voltage:
90 كيلو فولت
Industry:
صناعة الإلكترونيات
Size:
1215 (طول) × 1325 (عرض) × 1700 (ارتفاع) ملم
X-Ray Leakage:
<1uSv / ساعة
Weight:
1240 كجم
Power Consumption:
0.8 كيلو واط
وصف المنتج
آلة الأشعة السينية الرقمية في الوقت الحقيقي AX7900 لفحص العيوب الداخلية للمفتاح
تطبيق آلة IC Xray AX7900:
- LED، SMT، BGA، CSP، فليب تشيب التفتيش.
- أشباه الموصلات، مكونات التعبئة والتغليف، صناعة البطاريات.
- المكونات الإلكترونية، قطع غيار السيارات، الصناعة الضوئية.
- صب الألومنيوم، صب البلاستيك.
- السيراميك، الصناعات الخاصة الأخرى
المواصفات التقنية لـ AX7900
| البند | تعريف | المواصفات |
| معايير النظام | الحجم | 1215 ((L) x1325 ((W) x1700 ((H) mm |
| الوزن | 1240 كجم | |
| القوة | 220AC/50Hz | |
| استهلاك الطاقة | 0.8كيلوواط | |
| أنبوب الأشعة السينية | النوع | مغلق |
| أقصى فولتاج | 90كيلو فولت | |
| أقصى قدر من الطاقة | 8W | |
| حجم البقعة | 5μm | |
| نظام الأشعة السينية | مكثف | FPD |
| جهاز مراقبة | 24 ليكسيد | |
| تكبير النظام | 52X | |
| منطقة الكشف | الحجم الأقصى للشحن | 600 ملم × 520 ملم |
| أقصى مساحة تفتيش | 505 ملم × 440 ملم | |
| تسرب الأشعة السينية | <1μSv/h | |
وصف آلة IC X Ray AX7900:
أنبوب الأشعة السينية 90KV 5μm ، كاشف FPD. محطة عمل متعددة الوظائف ، معيار الحركة متعددة المحاور XY مع حركة ميل ± 60 ° (خيار).حركة محور Z لأنبوب الأشعة السينية و FPD لزيادة / تقليل تكبير / FOV. نظام تحديد موقع نقطة الهدف المريح. نظام معالجة الصور متعدد الوظائف DXI مع برمجة XY لروتينات تفتيش الصور المتعددة.مساحة الحمولة القصوى 600 ملم × 520 ملم ، مساحة الكشف القصوى 505 ملم × 440 ملم ، مع تكبير هندسي ~ 52X.
خصائص آلة IC Xray AX7900:
- أنبوب الأشعة السينية 90 كيلو فولت 5 ميكرومتر، كاشف FPD.
- محطة عمل متعددة الوظائف، حركة متعددة المحورات X-Y. حركة "قوس" ± 60 درجة ((اختياري).
- تتضمن أجهزة التحكم بالحركة حركة الطاولة X/Y بالإضافة إلى حركة أنبوب المحور Z وحركة الكاشف ، حركة ميل ± 60 درجة (اختياري).
- نظام معالجة الصور متعدد الوظائف DXI
- وظيفة برمجة X/Y لروتينات فحص صور متعددة
- مساحة الحمولة القصوى 600 ملم × 520 ملم ، مساحة الكشف القصوى 505 ملم × 440 ملم ، مع تكبير هندسي ~ 52X.
- القياس التلقائي للفراغات/المساحة في BGA بالإضافة إلى توليد التقارير.
صور جهاز الأشعة السينية AX7900:
