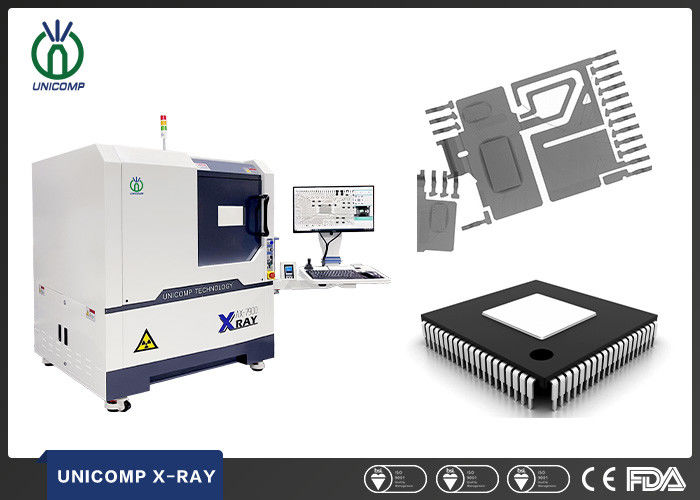

آلة الأشعة السينية Unicomp AX7900 لـ EMS SMT PCBA BGA QFN CSP
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
Unicomp
الشهادة:
CE, FDA
رقم الموديل:
AX7900
تداول العقارات
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
can negotiate
شروط الدفع:
الاعتماد المستندي، تي/تي
القدرة على العرض:
300 pcs لكلّ شهر
ملخص المنتج
جهاز أشعة سينية متوافق مع معايير CE FDA Unicomp AX7900 للحام EMS SMT PCBA BGA QFN CSP وفحص الفراغات الوصف: أنبوب أشعة سينية 90KV 5 ميكرومتر، كاشف FPD. محطة عمل متعددة الوظائف، حركة متعددة المحاور XY قياسية مع حركة إمالة ±60 درجة (اختياري). حركة المحور Z لأنبوب الأشعة السينية وكاشف FPD لزيادة/تقليل ا...
تفاصيل المنتج
إبراز:
الكلور آلة depaneling
,الكلور المعدات depaneling
Name:
آلة التفتيش بالأشعة السينية Unicomp
Application:
SMT ، EMS ، BGA ، إلكترونيات ، CSP ، LED ، رقاقة فليب ، أشباه الموصلات
Voltage:
90 كيلو فولت
Detector:
كاشف الشاشة المسطحة (FPD)
Pixel Size:
84 ميكرومتر
FeatuFocus Spot Sizeres:
5μm
X-Ray Safety:
<1μSv/h (يلبي جميع المعايير الدولية)
وصف المنتج
جهاز أشعة سينية متوافق مع معايير CE FDA Unicomp AX7900 للحام EMS SMT PCBA BGA QFN CSP وفحص الفراغات
الوصف:
أنبوب أشعة سينية 90KV 5 ميكرومتر، كاشف FPD. محطة عمل متعددة الوظائف، حركة متعددة المحاور XY قياسية مع حركة إمالة ±60 درجة (اختياري). حركة المحور Z لأنبوب الأشعة السينية وكاشف FPD لزيادة/تقليل التكبير/مجال الرؤية. نظام مريح لتحديد نقاط الهدف. نظام معالجة صور DXI متعدد الوظائف مع برمجة XY لروتينات فحص الصور المتعددة. أقصى مساحة تحميل 420 مم × 420 مم، أقصى مساحة اكتشاف 380 × 380 مم، مع تكبير نظام ~300X.
الميزات:
أنبوب أشعة سينية 90KV 5 ميكرومتر، كاشف FPD.
محطة عمل متعددة الوظائف، حركة متعددة المحاور X-Y. حركة "قوس" ±60 درجة (اختياري).
تشمل عناصر التحكم في الحركة: حركة طاولة X/Y بالإضافة إلى حركة الأنبوب والكاشف للمحور Z، وحركة إمالة ±60 درجة (اختياري).
نظام معالجة صور DXI متعدد الوظائف.
وظيفة برمجة X/Y لروتينات فحص الصور المتعددة
أقصى مساحة تحميل 420 مم × 420 مم، أقصى مساحة اكتشاف 380 × 380 مم، مع تكبير نظام ~300X.
قياس تلقائي لفراغات/مساحات BGA بالإضافة إلى إنشاء تقارير.
التطبيق:
فحص LED، SMT، BGA، CSP، Flip Chip.
أشباه الموصلات، مكونات التعبئة، صناعة البطاريات.
المكونات الإلكترونية، قطع غيار السيارات، صناعة الطاقة الكهروضوئية.
صب الألومنيوم، البلاستيك المصبوب.
السيراميك، الصناعات المتخصصة الأخرى
المواصفات:
| ملخص النظام | |
| البصمة | 1200 (عرض) × 1285 (عمق) × 1700 (ارتفاع) مم |
| وزن الجهاز | 1235 كجم |
| مزود الطاقة | 220 فولت ± 10% 50 هرتز/60 هرتز 4 أمبير |
| استهلاك الطاقة | 0.8 كيلو واط |
| أنبوب الأشعة السينية | |
| نوع الأنبوب | مختوم |
| الحد الأقصى للطاقة | 8 واط |
| الجهد | 90 كيلو فولت |
| حجم البقعة البؤرية | 5 ميكرومتر |
| نظام التصوير | |
| الكاشف | كاشف اللوحة المسطحة (FPD) |
| حجم البكسل | 84 ميكرومتر |
| منطقة الكشف | 129 * 129 مم |
| معدلات الإطارات | 30 إطارًا في الثانية |
| مصفوفة البكسل | 1536 * 1536 |
| التكبير الهندسي | 52X |
| البرمجيات | |
| القياس التلقائي | قياس تلقائي لفراغات لحام BGA وإخراج البيانات/الرسومات الداعمة |
| أدوات قياس متعددة | دعم قياس المسافة، الزاوية، القطر، المضلع، معدل ملء PTH، إلخ. |
| وضع CNC | فحص قابل للبرمجة بواسطة CNC، تشغيل سهل وصديق للمستخدم |
| عرض في الوقت الفعلي | عرض بيانات العمل للجهد والتيار والزاوية والتاريخ وما إلى ذلك في الوقت الفعلي |
| التنقل | نظام مريح لتحديد نقاط الهدف |
| نظام التحكم في الحركة | |
| التحكم في الحركة | عصا التحكم، لوحة المفاتيح والفأرة |
| الحد الأقصى لمنطقة التحميل | 600 * 520 مم |
| الحد الأقصى لمنطقة الفحص | 505 * 440 مم |
| الإمالة والدوران | ± 25 درجة |
| كمبيوتر صناعي | |
| الشاشة | شاشة HD مقاس 24 بوصة |
| نظام تشغيل النظام | Windows 11 64 بت |
| القرص الصلب | 1 تيرابايت |
| ذاكرة الوصول العشوائي | 16 جيجابايت |
| طراز وحدة المعالجة المركزية | معالج Intel i7 |
| ميزات أخرى | |
| توفير الطاقة | إيقاف تشغيل الأشعة السينية تلقائيًا عند عدم العمل لأكثر من 5 دقائق |
| سلامة الأشعة السينية | <1 ميكروسيفرت/ساعة (يفي بجميع المعايير الدولية) |
| إدارة السلطة | نظام إدارة الوصول ببصمة الإصبع، ويدعم الوصول بكلمة المرور. |
| تشغيل آمن | قفل كهرومغناطيسي، ضوء تحذير، ومراقب تسرب الإشعاع في الوقت الفعلي |
| * المواصفات قابلة للتغيير دون إشعار، جميع العلامات التجارية هي ملك لشركة تصنيع النظام. | |
