معدات الفحص بالأشعة السينية المتقدمة لصناعة الإلكترونيات بحمولة قصوى تبلغ 1240 كجم
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
UNICOMP
الشهادة:
CE, FDA
رقم الموديل:
AX7900
تداول العقارات
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
can negotiate
شروط الدفع:
تي / تي، خطاب الاعتماد
القدرة على العرض:
300 مجموعة شهريا
ملخص المنتج
معدات الفحص بالأشعة السينية للإلكترونيات وصف جهاز IC X Ray AX7900: يتم تطبيقه على نطاق واسع على BGA، CSP، Flip Chip، LED، Fuse، Diode، PCB، أشباه الموصلات، صناعة البطاريات، المعادن الصغيرةالصب، وحدة الموصل الإلكترونية، الكابلات، مكونات الفضاء الجوي، الصناعة الكهروضوئية، إلخ. تطبيق جهاز الأشعة السيني...
تفاصيل المنتج
إبراز:
معدات فحص الأشعة السينية المتقدمة
,معدات فحص الأشعة السينية للإلكترونيات
,أجهزة فحص الأشعة السينية بقيمة 1000 كجم
Name:
آلة التفتيش بالأشعة السينية Unicomp
Application:
SMT ، EMS ، BGA ، إلكترونيات ، CSP ، LED ، رقاقة فليب ، أشباه الموصلات
Tube Voltage:
90 كيلو فولت
Industry:
صناعة الإلكترونيات
Size:
1215 (طول) × 1325 (عرض) × 1700 (ارتفاع) ملم
X-Ray Leakage:
<1uSv / ساعة
Weight:
1240 كجم
Power Consumption:
0.8 كيلو واط
وصف المنتج

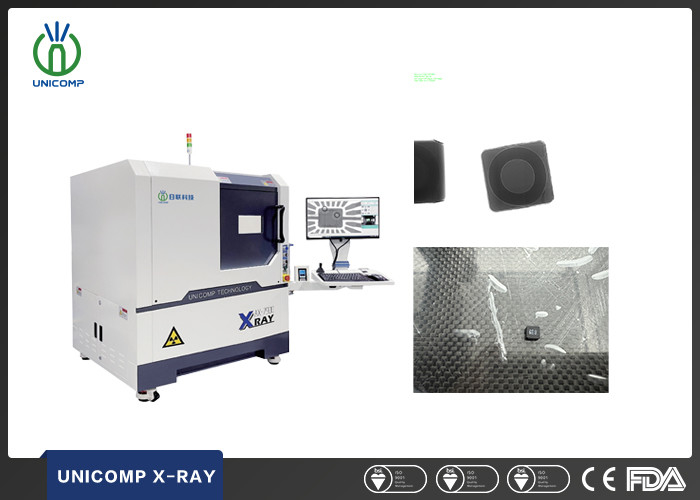

معدات الفحص بالأشعة السينية للإلكترونيات
وصف جهاز IC X Ray AX7900:
يتم تطبيقه على نطاق واسع على BGA، CSP، Flip Chip، LED، Fuse، Diode، PCB، أشباه الموصلات، صناعة البطاريات، المعادن الصغيرة
الصب، وحدة الموصل الإلكترونية، الكابلات، مكونات الفضاء الجوي، الصناعة الكهروضوئية، إلخ.
تطبيق جهاز الأشعة السينية IC AX7900:
-
طاولة فحص كبيرة الحجم، تحديد دقيق بالليزر للموقع الدقيق
-
تحكم دقيق، برمجة CNC، تحديد المواقع تلقائيًا
- إمالة FPD ±25 درجة
- التعشيق الكهرومغناطيسي بأمان
-
نظام إدارة الوصول لبصمات الأصابع
-
مراقبة الإشعاع في الوقت الحقيقي
مميزات جهاز الأشعة السينية IC AX7900:
- أنبوب الأشعة السينية 90KV 5μm، كاشف FPD.
- محطة عمل متعددة الوظائف، حركة XY متعددة المحاور. ±60 درجة حركة "القوس" (الخيار).
- تشتمل عناصر التحكم في الحركة على حركة طاولة X/Y بالإضافة إلى أنبوب المحور Z وحركة الكاشف، وحركة إمالة ±60 درجة (اختيارية).
- نظام معالجة الصور DXI متعدد الوظائف.
- وظيفة برمجة X/Y لإجراءات فحص الصور المتعددة
- الأعلى. منطقة التحميل 600 مم × 520 مم، بحد أقصى. منطقة الكشف 505 × 440 مم، مع تكبير هندسي يصل إلى 52X.
- القياس التلقائي للفراغ/المنطقة في BGA بالإضافة إلى إنشاء التقارير.
المواصفات الفنية لـ AX7900
| غرض | تعريف | المواصفات |
| معلمات النظام | مقاس | 1215 (طول) × 1325 (عرض) × 1700 (ارتفاع) ملم |
| وزن | 1240 كجم | |
| قوة |
تيار متردد 220 فولت، 50/60 هرتز
|
|
| استهلاك الطاقة | 0.8 كيلو واط | |
| أنبوب الأشعة السينية | يكتب |
مختوم
|
| ماكس. الجهد |
90 كيلو فولت
|
|
| ماكس. باور |
8 واط
|
|
| حجم البقعة | 84 ميكرومتر | |
| نظام الأشعة السينية | مكثف | FPD (كاشف اللوحة المسطحة) |
| شاشة | 24 بوصة ال سي دي | |
| التكبير الهندسي | 52X | |
| منطقة الكشف | الحد الأقصى لحجم التحميل | 600 مم × 520 مم |
| منطقة التفتيش القصوى | 505 مم × 440 مم | |
| تسرب الأشعة السينية | <1μSv/ساعة | |
صور فحص جهاز IC X Ray AX7900:
