80KV/90KV إلكترونيات آلة الأشعة السينية موقع دقيق لجهاز تحديد المواقع الليزر لفحص العيوب الداخلية للشريحة
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
UNICOMP
الشهادة:
CE, FDA
رقم الموديل:
AX7900
تداول العقارات
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
can negotiate
شروط الدفع:
T/T، L/C
القدرة على العرض:
300 مجموعة شهريا
ملخص المنتج
كشف جودة السلك AX7900 الإلكترونيات Unicomp معدات الأشعة السينية وصف آلة الأشعة السينية IC AX7900: أنبوب الأشعة السينية 90KV 5μm ، كاشف FPD. محطة عمل متعددة الوظائف ، معيار الحركة متعددة المحاور XY مع حركة ميل ± 60 ° (خيار).حركة محور Z لأنبوب الأشعة السينية و FPD لزيادة / تقليل تكبير / FOV. نظام تحدي...
تفاصيل المنتج
إبراز:
آلة الأشعة السينية الإلكترونية 90 كيلو فولت,الموقع الدقيق آلة إلكترونيات الأشعة السينية,آلة الأشعة السينية للشريحة الإلكترونية الداخلية
,Precise Location Electronics X Ray Machine
,Chip Inner Electronics X Ray Machine
Name:
معدات الفحص بالأشعة السينية Unicomp
Application:
SMT ، EMS ، BGA ، إلكترونيات ، CSP ، LED ، رقاقة فليب ، أشباه الموصلات
Tube Voltage:
80 كيلو فولت / 90 كيلو فولت
Industry:
صناعة الإلكترونيات
Size:
1200 (طول) × 1200 (عرض) × 1500 (ارتفاع) مم
X-Ray Leakage:
<1uSv / ساعة
Weight:
1120 كجم
Power Consumption:
1 كيلو واط
وصف المنتج
كشف جودة السلك AX7900 الإلكترونيات Unicomp معدات الأشعة السينية
وصف آلة الأشعة السينية IC AX7900:
أنبوب الأشعة السينية 90KV 5μm ، كاشف FPD. محطة عمل متعددة الوظائف ، معيار الحركة متعددة المحاور XY مع حركة ميل ± 60 ° (خيار).حركة محور Z لأنبوب الأشعة السينية و FPD لزيادة / تقليل تكبير / FOV. نظام تحديد موقع نقطة الهدف المريح. نظام معالجة صور DXI متعدد الوظائف مع برمجة XY لروتينات فحص الصور المتعددة. مساحة الحمل القصوى 420mm x 420mm ، أقصى.مساحة الكشف 380 × 380mmمع تكبير نظام 300X
تطبيق آلة IC Xray AX7900:
- LED، SMT، BGA، CSP، فليب تشيب التفتيش.
- أشباه الموصلات، مكونات التعبئة والتغليف، صناعة البطاريات.
- المكونات الإلكترونية، قطع غيار السيارات، الصناعة الضوئية.
- صب الألومنيوم، صب البلاستيك.
- السيراميك، الصناعات الخاصة الأخرى
خصائص آلة IC Xray AX7900:
- أنبوب الأشعة السينية 90 كيلو فولت 5 ميكرومتر، كاشف FPD.
- محطة عمل متعددة الوظائف، حركة متعددة المحورات X-Y. حركة "قوس" ± 60 درجة ((اختياري).
- تتضمن أجهزة التحكم بالحركة حركة الطاولة X/Y بالإضافة إلى حركة أنبوب المحور Z وحركة الكاشف ، حركة ميل ± 60 درجة (اختياري).
- نظام معالجة الصور متعدد الوظائف DXI
- وظيفة برمجة X/Y لروتينات فحص صور متعددة
- مساحة الحمولة القصوى 420 ملم × 420 ملم ، مساحة الكشف القصوى 380 ملم × 380 ملم ، مع تكبير النظام ~ 300X.
- القياس التلقائي للفراغات/المساحة في BGA بالإضافة إلى توليد التقارير.
المواصفات التقنية لـ AX7900
| البند | تعريف | المواصفات |
| معايير النظام | الحجم | 1200 ((L) × 1200 ((W) × 1500 ((H) ملم |
| الوزن | 1120 كجم | |
| القوة | 220AC/50Hz | |
| استهلاك الطاقة | 1كيلوواط | |
| أنبوب الأشعة السينية | النوع | مغلق |
| أقصى فولتاج | 80kV/90kV | |
| أقصى قدر من الطاقة | 12W/8W | |
| حجم البقعة | 5μm/15μm | |
| نظام الأشعة السينية | مكثف | FPD |
| الشاشة | الـ 22 LCD | |
| تكبير النظام | 160 X/360 X | |
| منطقة الكشف | الحجم الأقصى للشحن | 440 ملم × 400 ملم |
| أقصى مساحة تفتيش | 420 ملم × 380 ملم | |
| تسرب الأشعة السينية | <1μSv/h | |

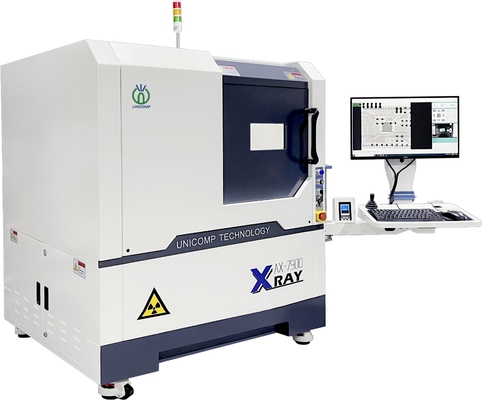

صور جهاز الأشعة السينية AX7900:
